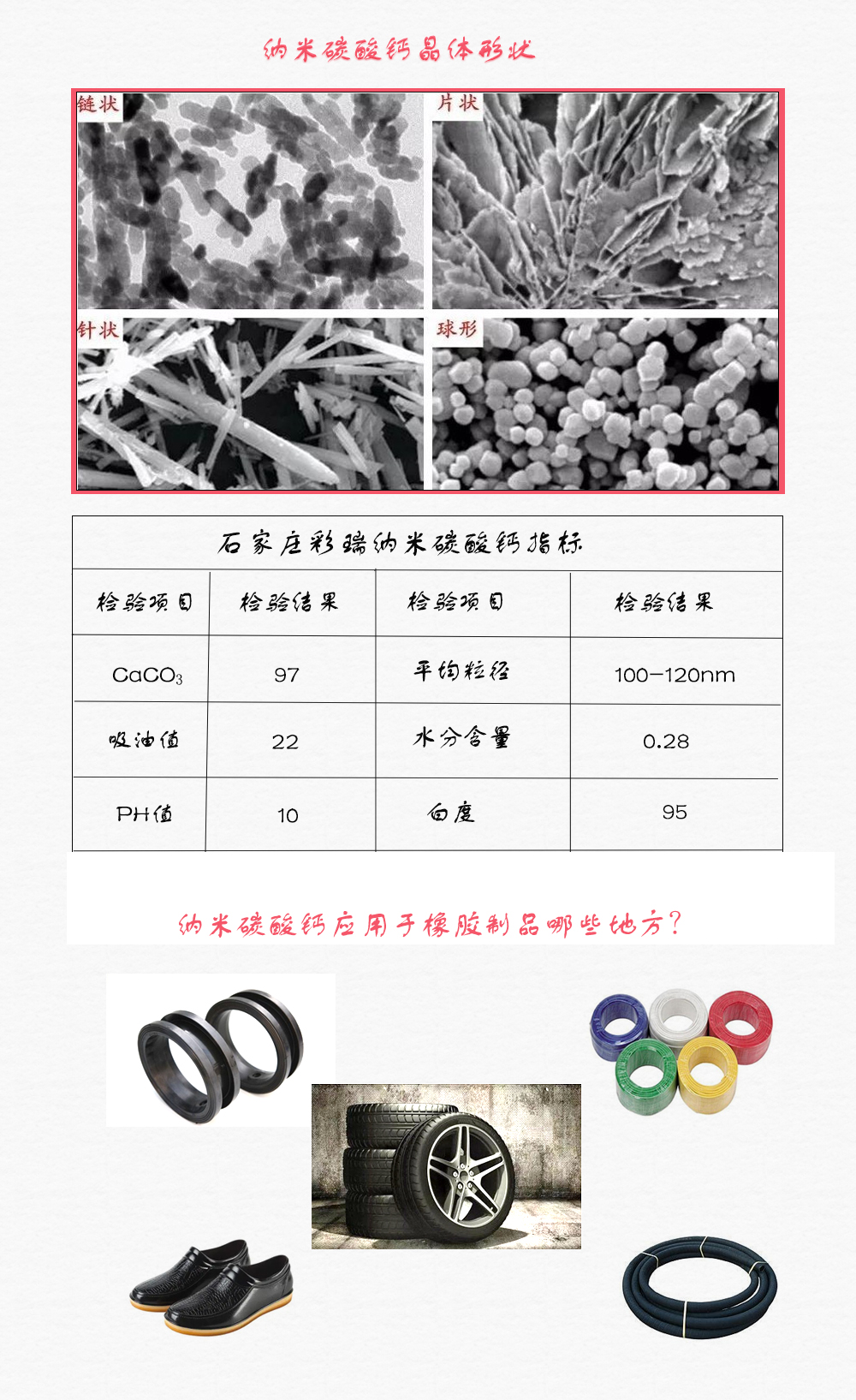

優(yōu)選鏈鎖狀納米碳酸鈣晶體：在不同晶型的納米碳酸鈣中，以鏈鎖狀納米碳酸鈣對(duì)橡膠的補(bǔ)強(qiáng)效果最好。

優(yōu)選粒徑 80-120nm：納米碳酸鈣在橡膠中的應(yīng)用，顆粒越細(xì)，與橡膠互相侵潤(rùn)的比表面積越大，以致使碳酸鈣顆粒分散越來(lái)越困難，特別是80nm以下時(shí)，由于表面能的增大，在橡膠混煉時(shí)容易生熱而引起粘混。

納米碳酸鈣表面分散劑處理：要選擇適宜的助分散劑，來(lái)提高共混及分散效果。

吸油值高是橡膠制品應(yīng)用中的一大重點(diǎn)：橡膠用納米碳酸鈣的吸油值越高，碳酸鈣對(duì)橡膠的侵潤(rùn)性和補(bǔ)強(qiáng)性越好。

優(yōu)選水份含量低的納米碳酸鈣：作為橡膠用填充劑，納米碳酸鈣的水份含量降低，則硫化的焦燒時(shí)間縮短，有利于提高硫化速度，一般要求小于0.5%。

PH值優(yōu)選9-10.5：納米碳酸鈣的PH值在橡膠應(yīng)用中的影響主要是影響其硫化速度。如PH值過(guò)低，則硫化速度慢、燒焦時(shí)間長(zhǎng)，從而延長(zhǎng)了加工時(shí)間，增加能耗
